シダの葉の数字を少し変えると、形はどう変わるか

公開日 ・フラクタルと数学

バーンズリーのシダは、数学者のバーンズリーが示した、4 つの変形（写像）だけで描けるシダの葉の形です。それぞれの写像は、点 (x, y) を

x′ ＝ a x ＋ b y ＋ e、 y′ ＝ c x ＋ d y ＋ f

に移す式で、6 つの数字 a〜f で決まります。この数字を変えると、形はどう変わるのでしょうか。IFS Fractal Studio のシミュレーターと同じプログラムで描き比べました。

主役は 2 番目の写像

4 つの写像のうち、形をいちばん大きく左右するのは 2 番目の写像です。シダ全体を少しだけ縮めて（a ＝ d ＝ 0.85）、上へずらし（f ＝ 1.6）、少しだけ回します（b ＝ 0.04、c ＝ −0.04）。点を打つときも、この写像が 85% の確率で選ばれます。

「全体を少し縮めて上にのせる」ことをくり返すので、シダは下から上へ、少しずつ小さくなる葉を積み重ねた形になります。残りの 3 つの写像は、茎と、左右のいちばん下の葉を作っています。

この記事では、2 番目の写像の数字だけを変えてみました。画像は、見やすいようにそれぞれ同じ大きさに拡大・縮小して並べています。

実験 1：回す向きと強さを変える

b と c は、全体を回す働きをします。

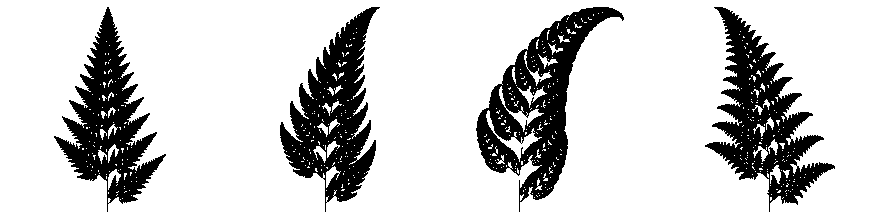

左から、回転なし・もとの値・2 倍に回す・逆向きに回す

実験 1：回転の係数を変えたとき（幅 × 高さは図形の大きさ）
2 番目の写像の係数幅 × 高さボックスカウント次元
b = 0、c = 0（回転なし）5.76 × 10.591.80
b = 0.04、c = −0.04（もとの値）4.84 × 9.921.82
b = 0.08、c = −0.086.30 × 8.781.83
b = −0.04、c = 0.04（逆向き）6.31 × 9.951.79
  • 回転なし（b ＝ c ＝ 0）：葉がまっすぐ上に伸び、左右対称に近い、もみの木のような形になります。
  • もとの値：葉先が右へ少し曲がった、見慣れたシダの形です。
  • 2 倍に回す：葉先がくるりと巻き込み、ゼンマイの芽のような形になります。
  • 逆向きに回す：葉先が反対側に曲がります。

ほんの 0.04 の違いで、葉の曲がり方がはっきり変わります。1 回ごとの回転はわずかでも、何十回も重ねていくうちに、先のほうで大きな曲がりになるためです。

実験 2：縮める倍率を変える

a と d は、全体を何倍に縮めて上にのせるかを決めます。

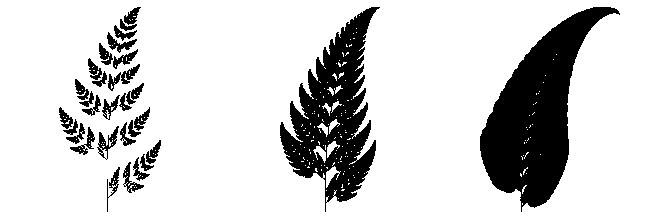

左から、a ＝ d ＝ 0.75・もとの 0.85・0.92

実験 2：縮める倍率を変えたとき
2 番目の写像の係数幅 × 高さボックスカウント次元
a = d = 0.753.05 × 6.191.54
a = d = 0.85（もとの値）4.84 × 9.921.82
a = d = 0.9211.37 × 16.631.93

倍率を 0.75 に下げると、葉と葉の間が空いた、すかすかの形になります。0.92 に上げると、葉が詰まって、黒く塗りつぶされたような形になります。

高さも大きく変わり、0.75 では 6.2、もとの 0.85 では 9.9、0.92 では 16.6 になりました。回転を無視して考えると、「縮めて 1.6 だけ上にずらす」ことをくり返した先端の高さは「1.6 ÷（1 − 倍率）」に近づくので、それぞれ 6.4、10.7、20.0 です。実際は少しずつ回りながら積み重なるため、これより低くなります。

ボックスカウント次元も、0.75 で 1.54、0.85 で 1.82、0.92 で 1.93 と、葉が詰まるほど 2（平面）に近づきました。

自分で数字を変えてみるには

IFS Fractal Studio のシミュレーターでは、プリセットの「バーンズリーのシダ」を開いて、写像の数字を書き換えながら、形が変わる様子をその場で確かめられます。この記事と同じように、2 番目の写像の b・c や a・d を少しずつ変えてみてください。写像の式の意味は「反復関数系（IFS）とアフィン変換の基礎」で説明しています。
